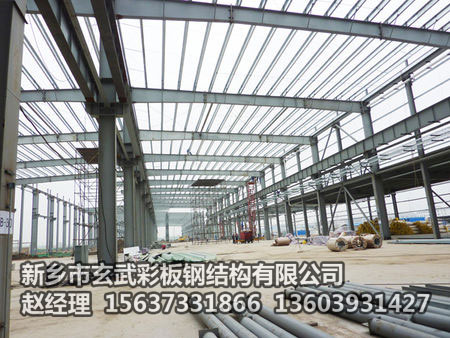

二手鋼結構管桁架結構
一般來說,在進行管桁結構的網格劃分時應當考慮下面的四個方面影響:
1、支承點的位置對網格的影響:
支承點也可說是支座的布置不同的工程就各有不同,可以放在桁架上弦亦可以放在桁架下弦,二手鋼結構工程由于四周均有懸挑,所以上弦貫通支承點放在下弦較為合理。那么,在進行網格劃分的時候就至少要保證在支承點的位置要有相應的節點。
2、一定要注意桿件間夾角不要太?。?/p>
這個問題可以參考《空間網格結構技術規程》JGJ7-2010來確立網架或網格的尺寸時,盡量讓相鄰的桿件間的夾角大于45°,并且要不小于30°。
上敘參考的規范條文對二手鋼結構網架結構的桿件夾角進行了***,對于空間桁架結構也要盡量做到“相鄰桿件間夾角盡量不小于30°”,這樣不但可以使得腹桿受力更為合理,并且當相交于一點的桿件較多的時候,可以盡可能地減小隱蔽焊縫的數量,從而降低了節點焊接的難度。要想得到合理的桿件夾角,其中還有一個因素是不可視的就是衍架高度。桁架高度的經驗取值在規范中也有一個建議值,具體可以參考《空間網格結構技術規程》1017—2010中指出的,二手鋼結構立體桁架的高度可取跨度的1/16到1/12。
3、次結構布置的合理性:
屋面板一般要通過檁條等次結構將自重傳遞給桁架主結構,為了讓傳力直接以及路徑**短化,布置管桁結構時應該盡量使次結構的跨度控制在合理的范圍之內。一般情況下,可以讓輕鋼屋面板檁條的跨度控制在1.5到4m之間比較合適。
4、網格尺寸要盡可能的均勻、漸變:
均勻、漸變的網格不但可以讓二手鋼結構工程的造型美觀,還可以讓結構不易產生局部應力過分集中而導致桿件截面突變。
